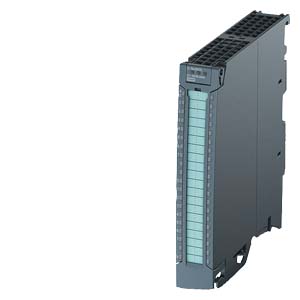

西门子S7-1500数字量输入输出模块

西门子S7-1500数字量输入输出模块

西门子S7-1500数字量输入输出模块

西门子S7-1500数字量输入输出模块概述16 个数字量输入与 16 个数字量输出灵活地选择控制器以满足相应任务需要用于使用附加输入端和输出端对系统进行后续扩展适合...

详细介绍

西门子S7-1500数字量输入输出模块


概述

  • 16 个数字量输入与 16 个数字量输出

  • 灵活地选择控制器以满足相应任务需要

  • 用于使用附加输入端和输出端对系统进行后续扩展

  • 适合在十分狭小的空间内使用:极为经济,无参数设置或诊断功能




西门子S7-1500数字量输入输出模块 应用

数字量输入可记录设备中的 24 V DC 信号,并将信号传送到控制器。可以连接开关以及 2 线制、3 线制或 4 线制接近开关。

设备上的 24 VDC 数字量输出开关,可将控制器的内部信号传输至设备。可以连接电磁阀、直流接触器和指示灯。

25 mm 宽的低成本输入/输出模块没有可设定的参数或诊断功能,因此可极为方便地集成到组态系统中。建议将它们在只需要很少输入/输出通道的位置使用,或在必须在十分有限的空间内部署大量通道的情况下使用。

提供了以下宽度为 25 mm 的数字量输入/输出模块:

  • DI 16x24VDC / DQ 16x24VDC/0.5A BA:
    16 点数字量输入,用于记录 24 V DC 信号;漏型输入;一个电位组;固定输入延时 3.2 ms;输入类型 3 (IEC 61131);
    16 点数字量输出 24 V DC / 0.5 A(晶体管);源型输出;两个电位组;每个组 4 A

设计

  • 用一个螺丝安装在 S7-1500 安装导轨上

  • 统一的 40 针前连接器,带有推入式端子

  • 可连接芯线截面积0.25 mm2 至 1.5 mm2(AWG24 至 16)

  • 前连接器的预接线位置

  • 前盖带有可扩充的电缆室,即使完全接线时也如此

  • 模块正面的清晰标签

    • 模块类型

    • 订货号

    • 硬件和固件型号

    • 通道编号标签

    • 电缆连接图

包含在产品包内

  • 用于手工贴标签的一个标签条

  • 一个 U 型连接器

  • 印制有文字的前门

  • 前连接器

西门子S7-1500数字量输入输出模块 功能

  • 统一的显示和诊断方式:

    • 故障(红色 LED)和运行(绿色 LED)模块状态显示

    • 用于信号状态日志的信号状态显示。"0" 和日志。"1"(绿色 LED),或者,指示线断(红色 LED)

    • 显示 24 V DC 电源电压(绿色 LED)

  • 支持的功能:

    • 识别和维护数据 IM0 至 IM3

    • 固件更新

    • 模块级别的共享设备和 MSI(模块化共享输入);
      与 PROFINET 结合使用时,可将这些模块分配给多个 IO 控制器
